Instalar un cable de fibra óptica de doble núcleo puede parecer una tarea desalentadora, especialmente si eres nuevo en el mundo de la fibra óptica. Como proveedor de cables de fibra óptica de doble núcleo de alta calidad, tuve la oportunidad de ver de primera mano la importancia de una instalación adecuada. En este blog, lo guiaré a través del proceso paso a paso de instalación de un cable de fibra óptica de doble núcleo, asegurándome de que obtenga el mejor rendimiento de su cable.
Comprensión del cable de fibra óptica de doble núcleo
Antes de sumergirnos en el proceso de instalación, es esencial comprender qué es un cable de fibra óptica de doble núcleo. Un cable de fibra óptica de doble núcleo consta de dos fibras ópticas individuales dentro de una única cubierta de cable. Estas fibras se utilizan para transmitir datos, generalmente en forma de señales luminosas, y pueden admitir transferencias de datos de alta velocidad a largas distancias. Nuestra empresa ofrece una variedad de cables de fibra óptica de doble núcleo, como elFibra multifilamento PUR de doble núcleo,Cable de conexión multimodo AVAGO, yPMMA Fibra óptica plástica de doble núcleo. Cada tipo tiene sus propias características y aplicaciones únicas, por lo que es fundamental elegir el más adecuado para sus necesidades específicas.
Herramientas y materiales necesarios
- Cable de fibra óptica: Por supuesto, necesitarás el cable de fibra óptica de doble núcleo. Asegúrese de seleccionar la longitud y el tipo adecuados para su proyecto.
- Cortadora de fibra óptica: Esta herramienta se utiliza para realizar un corte limpio y preciso en el cable de fibra óptica, lo cual es esencial para un empalme o terminación adecuado.
- Empalmadora por fusión o kit de empalme mecánico: El empalme por fusión une permanentemente dos cables de fibra óptica, mientras que el empalme mecánico proporciona una conexión más temporal.
- Equipo para tirar de cables: Como sujetacables, poleas y cuerdas, para tirar del cable de forma segura y eficiente a través de conductos o bandejas de cables.
- Probador de cables: Para verificar el rendimiento del cable instalado, incluyendo su atenuación y ancho de banda.
- Equipo de seguridad: Gafas de seguridad, guantes y ropa adecuada para protegerse durante el proceso de instalación.
Paso 1: Planificación de la instalación
El primer paso en cualquier proyecto de instalación es la planificación. Determine la ruta que tomará el cable desde el origen hasta el destino. Considere factores como la distancia, cualquier obstáculo (p. ej., paredes, pisos u otros cables) y el entorno (p. ej., interior o exterior). Asegúrese de obtener los permisos o aprobaciones necesarios antes de comenzar la instalación.
Mida la longitud del cable requerida y agregue un poco de longitud adicional (generalmente alrededor del 10 al 15 %) para tener en cuenta cualquier doblez, giro o ajuste futuro. Marque el camino donde se instalará el cable, usando tiza o cinta adhesiva, para asegurar una ruta recta y eficiente.
Paso 2: preparación del cable
Una vez que tenga el cable en el sitio, inspeccione cuidadosamente si hay daños o defectos. Desenrolle el cable lentamente, asegurándose de no doblarlo ni torcerlo. Si el cable pasa a través de un conducto, lubrique el interior del conducto para reducir la fricción y evitar daños al cable.
Si necesita empalmar el cable, prepare los extremos de la fibra quitando la cubierta exterior, los tubos protectores y cualquier otra capa protectora con un pelador de fibra óptica. Tenga cuidado de no dañar los delicados hilos de fibra. Después de pelar, limpie los extremos de la fibra con un paño sin pelusa y una solución de limpieza adecuada para eliminar la suciedad o los residuos.
Paso 3: tirar del cable
Fije el cable al equipo de tracción, utilizando un sujetacables adecuado al tamaño y tipo de cable. Comience a tirar del cable lenta y constantemente, asegurándose de controlar la tensión para evitar sobrecargar el cable. Utilice poleas en las esquinas y curvas para cambiar la dirección del cable suavemente.
Mientras se tira del cable, pida a alguien en el otro extremo que guíe el cable hasta su lugar y se asegure de que no quede atrapado en ningún obstáculo. Si el cable se va a instalar en un edificio, asegúrese de seguir todos los códigos y normas de seguridad contra incendios, como el uso de bandejas o conductos para cables resistentes al fuego.
Paso 4: empalmar o terminar el cable
Una vez que el cable esté en su lugar, deberás empalmar o terminar los extremos de la fibra. Si está utilizando empalme por fusión, coloque los extremos de fibra preparados en la empalmadora por fusión. La empalmadora alineará las fibras y luego utilizará un arco eléctrico para derretirlas y fusionarlas. Después del empalme, proteja el empalme con un protector de empalme para evitar daños.
Si utiliza empalme mecánico, siga las instrucciones proporcionadas con el kit de empalme mecánico. Por lo general, esto implica alinear los extremos de la fibra y asegurarlos en un conector de empalme mecánico.
Para la terminación, conecte los conectores de fibra óptica adecuados a los extremos del cable. Hay diferentes tipos de conectores disponibles, como conectores SC, LC y ST. Asegúrese de limpiar y pulir los extremos del conector para garantizar una buena conexión.
Paso 5: prueba del cable
Después de empalmar o terminar el cable, es fundamental probar su rendimiento. Utilice un probador de cables para medir la atenuación (pérdida de intensidad de la señal) y el ancho de banda del cable. Compare los resultados de la prueba con las especificaciones del fabricante para asegurarse de que el cable funcione correctamente.
Si los resultados de la prueba no están dentro del rango aceptable, verifique si hay problemas como un empalme defectuoso, un conector dañado o un cable torcido. Realice las reparaciones o ajustes necesarios y vuelva a probar el cable hasta que cumpla con los estándares requeridos.
Paso 6: Asegurar y etiquetar el cable
Una vez que el cable haya sido probado y funcione correctamente, asegúrelo en su lugar usando bridas o clips. Asegúrese de que el cable no cuelgue suelto o en una posición donde pueda dañarse fácilmente.
Etiquete el cable en ambos extremos, indicando su destino, origen y cualquier otra información relevante. Esto facilitará la identificación y solución de problemas del cable en el futuro.
Conclusión
La instalación de un cable de fibra óptica de doble núcleo requiere una planificación cuidadosa, las herramientas adecuadas y las técnicas adecuadas. Si sigue los pasos descritos en este blog, podrá garantizar una instalación exitosa y aprovechar al máximo su cable de fibra óptica de doble núcleo.

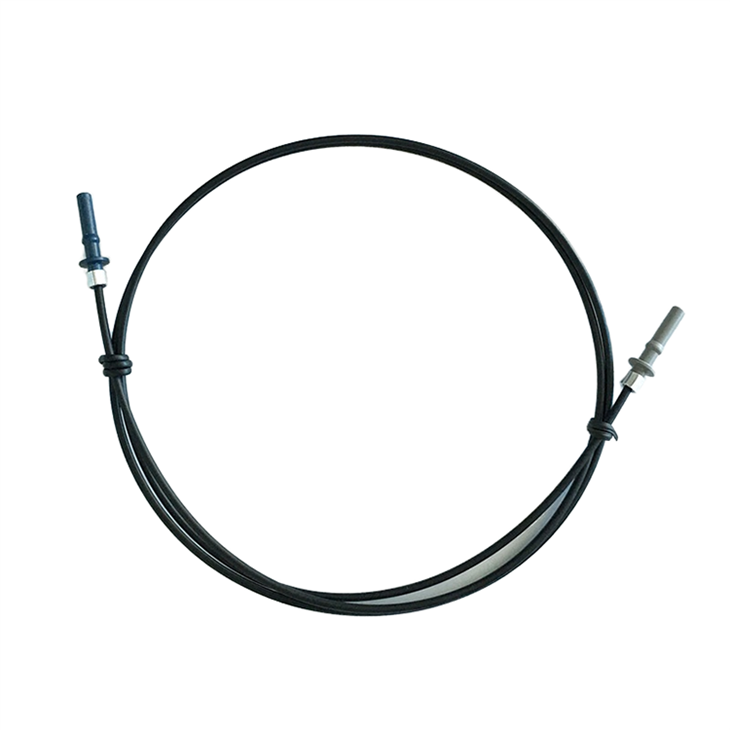

Si está buscando cables de fibra óptica de doble núcleo de alta calidad, estamos aquí para ayudarlo. Nuestra gama de productos, incluido elFibra multifilamento PUR de doble núcleo,Cable de conexión multimodo AVAGO, yPMMA Fibra óptica plástica de doble núcleo, está diseñado para satisfacer las diversas necesidades de nuestros clientes. Contáctenos hoy para discutir sus requisitos e iniciar una negociación de adquisición.
Referencias
- "Manual de Instalación de Fibra Óptica"
- Documentación del fabricante de cables de fibra óptica y herramientas de instalación.
